Система «теплый пол»



В системе «теплый пол» тепло передается от трубок к напольному покрытию. Система «теплый пол» может использоваться в сочетании с традиционным радиаторным отоплением.



Основная разница между радиаторной системой отопления и системой подогрева пола заключается в температуре теплоносителя.



В радиаторе температура на входе может достигать 70-80оС с общим перепадом 20-40оС, в то время как при подогреве пола температура не должна превышать 40оС, и перепад температур не должен быть больше 5-8оС.



Для поддержания необходимой температуры система теплого пола должна включать в себя линию подлива теплоносителя из обратного трубопровода.

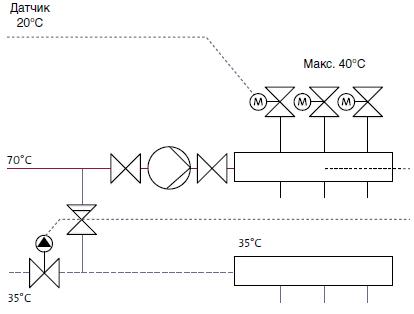

Схема системы теплый пол

Монтаж системы теплых полов



Система подогрева пола может быть выполнена различными способами, при этом важно соблюдать указания и инструкции изготовителей.

Каждое помещение имеет собственную систему управления, и все петли сбалансированы на одинаковый перепад давления, потери давления в самой длинной петле (не более 120 метров) определяют необходимый напор насоса.



Из-за больших потерь давления и низкого перепада температуры в системе подогрева пола требуется насос большей мощности, чем в радиаторной системе отопления, для того же самого помещения. Расход в системе переменный, поэтому рекомендуется использовать регулируемый насос Grundfos ALPHA+, ALPHA Pro или UPE.

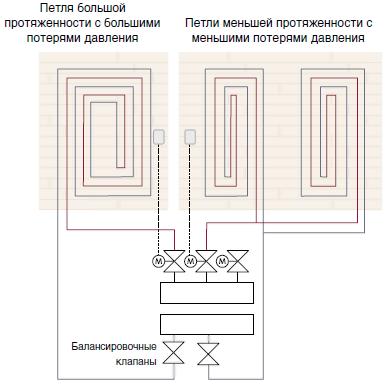

Петля большой протяженности с большими потерями тепла и петли меньшей протяженности с меньшей потерей давления
