По окончании бурения скважины и перед установкой фильтровой колонны в стволе скважины, проводится комплекс геофизических исследований, для определения областей (интервалов глубин) наибольшего водопритока, затем в заданых интервалах в фильтровой колоне выполняются прорези (щели или круглые отверстия) - перфорация или рабочая часть фильтра (см. конструкцию скважины).

Поиск

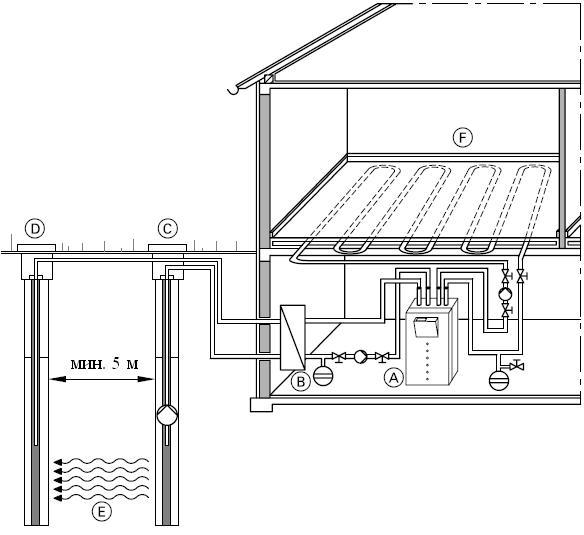

Нагнетающая и поглощающая скважина с теплообменником промежуточного контура и тепловой установкой

Обозначения

A Тепловой насос Vitocal 300 / 350
B Теплообменник промежуточного контура
C Добывающая скважина с отсасывающим насосом
D Поглощающая скважина
E Направление течения грунтовых вод
F Низкотемпературная отопительная установка

Принципиальная схема поглощающей (инфильтрационной) и нагнетающей (отсасывающей) скважины

Так как у скважин различное назначение: из одной скважины вода подается "теплая" (ок. 10 гр.С), а в другую поступает охлажденная вода, то эти скважины требуется разнести (расположить) как можно дальше друг от друга, с тем чтобы снизить их взаимовлияние.

Целесообразность тепловых установок

Тепловые установки хоть и дороги, выгодны и удобны по сравнению с жидким и твердым топливом, но проигрывают тепловым установкам (газовым котлам), которые работают на газе.

Бурение скважин для тепловых насосов

Для теплогенерации необходимо пробурить отсасывающую (нагнетающую) и поглощающую или инфильтрационную скважину. В целом качество воды должно соответствовать предельным значениям, приведенным в нижеследующей таблице (см. документацию по тепловым насосам) отдельно для используемых в теплообменнике материалов – нержавеющей стали (1.4401) и меди. При соблюдении данных предельных значений, как правило, не должно возникать проблем с эксплуатацией скважин. Если предельные значения для меди не могут быть выдержаны, то необходимо использовать смонтированный посредством резьбовых соединений теплообменник из нержавеющей стали в качестве теплообменника промежуточного контура (по причине непостоянства качества воды в целом рекомендуется). При использовании воды из озер и прудов должен быть предусмотрен промежуточный контур.

Согласование установок

Скважины, пробуренные на грунтовые воды не лицензируются для физических лиц, а юридическим лица следует оформлять лицензию на право пользования недрами.

Проектирование установок

Произведенные опытные замеры показывают, что при хороших гидрогеологических условиях, прежде всего при наличии проточных грунтовых вод, возможен моновалентный режим работы теплового насоса (т.е. другого источника тепла не требуется, например, газового котла) без длительного охлаждения грунта.

Условием для проектирования и установки нагнетающей и поглощающей скважин являются точные знания характеристик почвы, залегания пластов, сопротивления грунта и наличия грунтовых или пластовых вод с с определением уровня воды и направления ее течения. При проектировании системы скважин при нормальных гидрогеологических условиях можно исходить из средней теплогенерации. Если скважина пробурена на обильный водоносный горизонт (слой), то могут быть реализованы более высокие мощности теплогенерации (например, артезианские скважины).

Источник информации:

http://www.viessmann.ru/heat_pumps.htm
