Что такое ВЗУ?

ВЗУ - ВодоЗаборный Узел (также называют: ВодоЗаборное Сооружение (ВЗС), иногда его путают с водной насосной станцией (ВНС)) - объект инфраструктуры, предназначенный для снабжения водой надлежащего качества объекта: жилищно-коммунального хозяйства, производственного предприятия, сладского комплекса либо для технологических нужд, как, например, добыча высокоминерализованных вод для котельной.

Основное отличие водозаборного узла (ВЗУ) от насосной станции (НС) в том, что на ВЗУ вода "добывается" из артезианских скважин или поверхностного источника (реки, водохранилища), тогда как насосная станция занимается только перекачкой воды (т.е. повышением давления в водопроводной сети).

ВЗУ обязательно имеет

зону строгого режима (ЗСО 1-го пояса) размером 60х60 м для одной скважины или 60х70 м для двух скважин, с тем, чтобы обеспечить радиус первого пояса ЗСО размером 30 м cогласно нормам СанПиН 2.1.4.1110-02.

Площадка ЗСО 1-го пояса может быть сокращена до размеров 30х30 м и 30х40 м соответственно, по согласованию с местным органом Роспотребнадзора, при условии что горизонт, на который пробурены скважины, является защищенным (защищен прослоем толщи глин).

Для обоснования сокращения ЗСО 1-го пояса, потребуется написать проект обоснования сокращения зоны санитарной охраны источника водоснабжения.

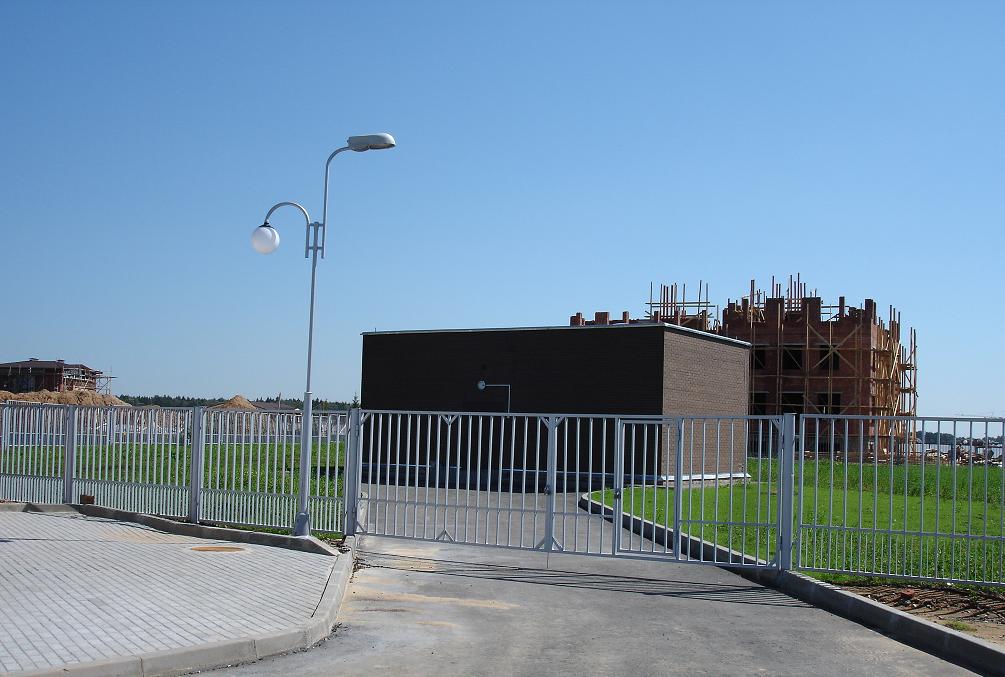

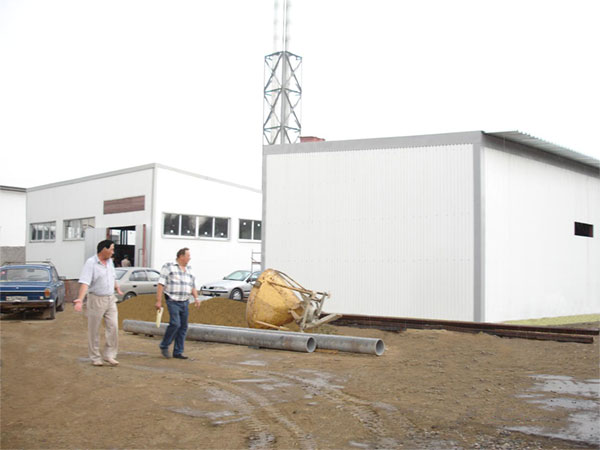

Здание ВЗУ из сэндвич-панелей для промышленного предприятия	Площадка водозаборного узла (ВЗУ) с кирпичным павильоном ВЗУ

Из чего состоит ВЗУ?

Водозаборный узел состоит из ряда объектов (см. также обустройство ВЗУ):

артезианских скважин с погруженным водоподъемным оборудованием (скважинным насосом), которое называется насосная 1-го подъема (см. обвязку артезианской скважины);

павильона с емкостями, в которых хранится пожарный или хоз.-питьевой запас (РЧВ - резервуар чистой воды) с насосным оборудованием, которое называется насосная станция 2-го подъема;

В павильоне ВЗУ также могуть быть установлены пожарные насосы, работающие в автоматическом режиме (без участия человека);

пожарные резервуары (если требуются);

водоподготовка, очистка подаваемой воды от солей жесткости, умягчение, обезжелезивание, обезфторивания, удаление тяжелых металлов;

трансформаторной подстанции (если требуется);

Заявка на разработку проекта ВЗУ

Площадка ВЗУ

Площадка ВЗУ является зоной строгого режима (1-го пояса) источника водоснабжения (ЗСО 1-го пояса), огораживается глухим 2-х метровым забором с отбойником, а внутри устраивается твердое дорожное покрытие, чтобы к скважинам и павильону ВЗУ был обеспечен доступ техники и персонала для тех. обслуживания, ремонта.

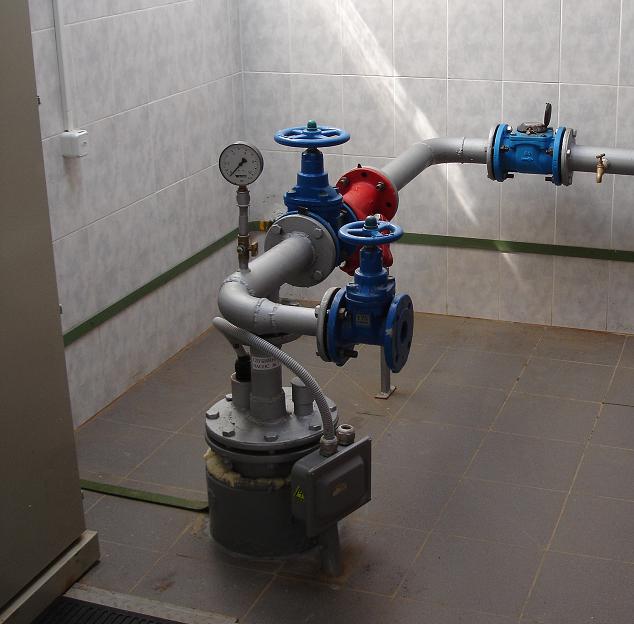

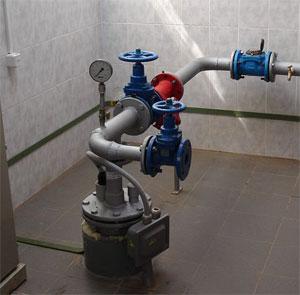

Обустройство рабочей артезианской скважины погружным насосом, запорной арматурой	Обустройство резервной скважины

Согласования, лицензия

На скважины необходимо оформить лицензию на право пользования недрами, а также разработать и согласовать проект бурения скважин на данном участке.

Проект ВЗУ. Перечень разделов.

Далее выполняется проект водозаборного узла, а затем онь согласовывается.
Проект ВЗУ включает в себя следующие части:

генеральный план и транспорт (ГП);

электроснабжение (ЭС);

отопление и вентиляция (ОВ);

дренаж, обратная промывка фильтров, прокачка скважин;

гидротехническое оборудование (ГТ);

архитектурно-строительная часть (АС);

химическая очистка или водоподготовка (ХВП - химическая водоподготовка) различными методами: озонированием, аэрацией, обратным осмосом, обеззараживание ультрафиолетовым светом и т.п.;

подстанция и пр.

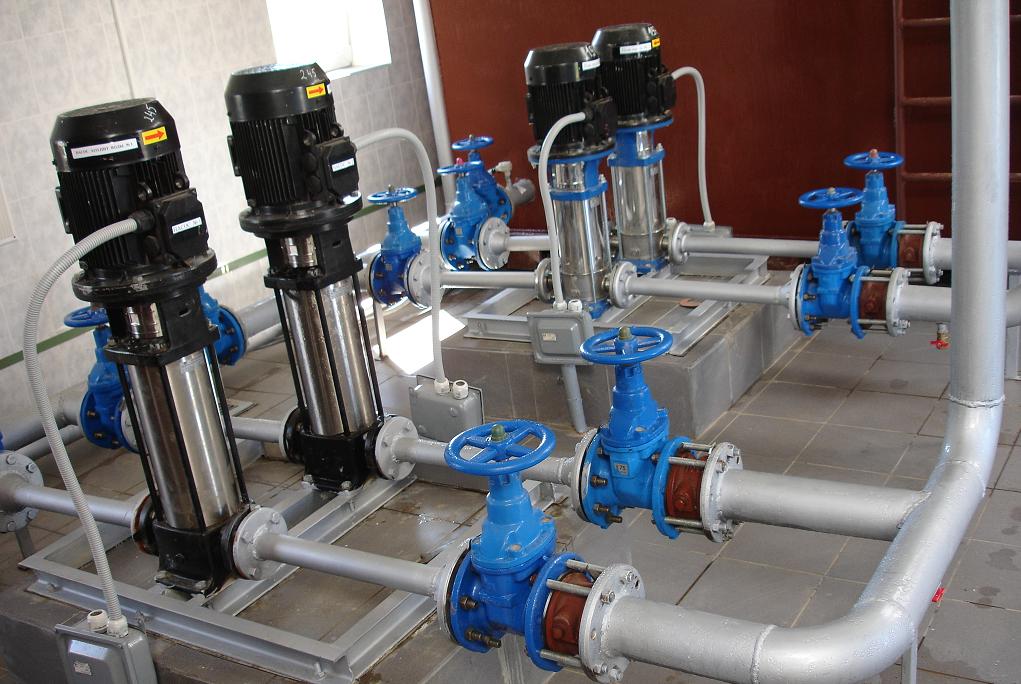

Повысительная установка из насосов Грундфос CR на водозаборном узле ВЗУ

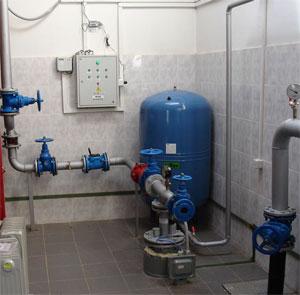

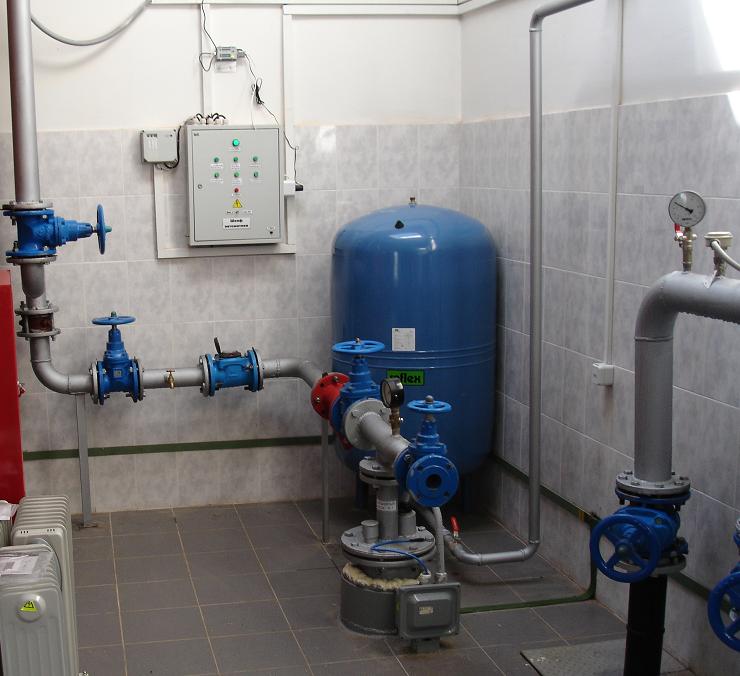

Обустройство установки повышения давления с
пожарными и хозяйственно-питьевыми насосами

Заявка на разработку проекта ВЗУ

Какие документы необходимы для начала проектирования ВЗУ?

Для проекта ВЗУ (в том числе для проекта на бурение скважины) необходимы следующие документы:

геодезическая съемка (топосъемка) территории (площадки будущего или существующего ВЗУ) (масштаб 1:200);

расчет баланса водопотребления и водоотведения по объекту;

ситуационный план (масштаб 1:5 000, 1:10 000), чтобы видно было округу в 2-5 км;

инженерно-геологические изыскания под строительство павильона (2-4 скважины с описанием пройденных пород);

согласование размещение площадки ВЗУ с Роспотребнадзором, так называемый землеотвод под размещение водозаборного узла (если не был получен землеотвод под проектируемые скважины, на этапе проектирование бурения артезианских скважин);

лицензия на бурение скважины (может оформляться параллельно разработке проекта ВЗУ);

проект на бурение артезианской скважин(ы) с согласованием зоны санитарной охраны с местным органом Роспотребнадзора (может оформляться параллельно разработке проекта ВЗУ);

условия от местного пожнадзора (минимальный пожарный запас воды и минимальное время его пополнения, количество струй и их скорость);

техническое задание (ТЗ) на проектирование (минимальная высота подачи, так называемое давление на выходе, общая технологическая схема водоснабжения). ТЗ может быть разработано совместно с Заказчиком либо будут предложены наши варианты;
