Обвязка водозаборного узла (ВЗУ)

Меню

Разное

Знаете ли Вы

Совет №19

По московской области имеются водоносные горизонты различной водообильности и с различным качеством воды. Например, в южной части Московской области первые от поверхности горизонты являются: подольско-мячковский, каширский. Обычно, воды этих горизонтов содержат большое количество железа до 1,5-2,0 мг/л (при норме 0,3 мг/л). Избавлять воду от высокого содержания железа можно системой водоподготовки (водоочистки), которую следует предусматривать на водозаборном узле (ВЗУ).

Поиск

Обустройство водозаборного узла

Обустройство водозаборного узла (иначе обвязка водозаборного узла) выполняется по разработанному проекту водозаборного узла (ВЗУ). Как правило обустройство ВЗУ включает в себя несколько этапов по обустройству (см. нижеследующий рисунок).

Ниже приводится оборудование, которое устанавливается в павильоне водозаборного узла:

скважины (1) оборудованая станцией 1-го подъема (погружным насосом), водосчетчиком (водомерный узел), замерными трубками и т.п.

наливной трубопровод (3) пожарного резервуара.

открытых гидробаков (4) (емкостей для хранения запаса воды), на которые необходимо установить: патрубок (2) для налива воды (наливной), патрубок для слива (опорожнения) емкости как плановое так и аварийное, патрубок для всасывания (подача воды на станцию 2-го подъема самотеком), патрубок для перелива (переливной).

станции водоподготовки (водоочистки, химводоподготовки).

станции 2-го подъема (5) - станция повышения давления с комплектом автоматики.

закрытого гидробака (6) (пневмогидробака, гидроаккумулятора) с перекрывающим краном и краном на слив, который давал бы возможность перекрыть подачу жидкости в гидробак и провести демонтаж бака без остановки системы в целом.

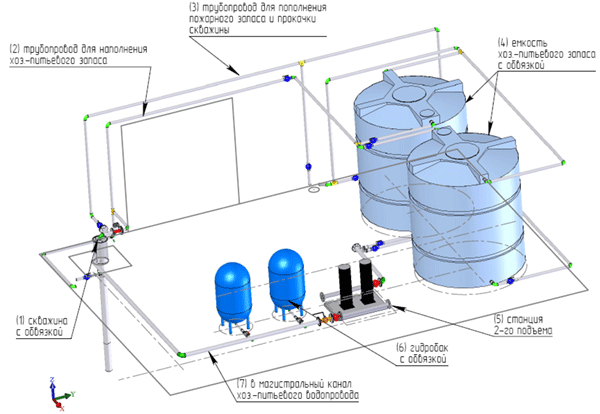

обустройство водозаборного узла: станция 1-го подъема, обвязка скважины, обустройство открытых гидробаков, станции 2-го подъема, гидробаков

Рисунок 1. Обустройство водозаборного узла

Подвод коммуникаций

Для нормальной работы водозаборного узла жизненно необходимо подвести:

кабель электроснабжения, если электроснабжение (или водоснабжение) по ПУЭ изд.7 по 1-ой категории, то вводов дожно быть два (рабочий и резервный).

два ввода водопровода, если водопровод кольцевой или один, если тупиковый.

два ввода пожарного водопровода, и вводы (количество по проекту) от и к пожарному резервуару

ввод хозяйственно-бытовой канализации, если на водозаборном узле предусматривается водоподготовка (водоочистка добываемой воды).

ввод ливневой (дренажной) канализации для прокачки скважины, опорожнения емкостей, слива закрытых гидробаков (гидропневмобаков, гидроаккумуляторов)
