    Павильон насосной станции (павильон ВЗУ)

    Павильон насосной станции (далее по тексту павильон водозаборного узла (ВЗУ) в зависимости от оборудования, которое находится в нем, может называться: павильон (здание) водозаборного узла, здание насосной станции, павильон водозаборной насосной станции (ВНС), здание ВНС, здание станции повышения давления, здание станции перекачки и прочии вариации устройства водозаборного узла.

    Разработка архитектурно-строительного решения павильона входит в проект водозаборного узла (ВЗУ).

    Строительство павильонов водозаборных узлов. Строительство водозаборных сооружений, павильоны общестроительные работы

    Вы можете посмотреть уже реализованные проекты павильонов водозаборного узла на страница сайта ООО "СоюзДомСтрой"

    Цели при проектировании павильона ВЗУ

    Основые цели приследуемые при проектировании павильона ВЗУ (см. проект водозаборного узла):
  • здание дешевое при строительстве и удовлетворяющие требованиям: пожарной безопасности, СНиПов, СанПиНов, прочих действующих нормативно-технических документов;
  • размещение технологического оборудования (скважины, гидробаков, станции повышения давления, водоподготовки) наиболее технологически правильным, рациональным способом с удобством для последующей эксплуатации (обслуживании, ремонте, замене);
  • возможность установки дополнительного оборудования в будущем(это условие дополнительно согласовывается с Заказчиком);
  • размещение павильона на площадке водозаборного узла (в зоне санитарной охраны) рациональным образом: подходящие инженерные системы не должны пересекаться либо число их пересечений должно быть наименьшим. Например, кабель прокладываемый на глубине 700 мм не должен пересекать нижезалегающий водопровод, т.к. при ремонте водопровода весьма вероятно будет поврежден кабель при проведении общестроительных работ;
  • удобный подъезд для техники: подъемного крана для подъема-спуска погружного насоса, пожарных автомашин для забора воды на тушение пожара (для пожарных машин требуются разворотные площадки 12х12 м и ширина проезда должна быть не менее 4 м);

    • Из чего делать павильон?

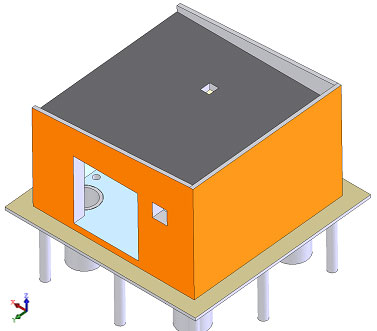

    Наиболее дешевый и надежный способ при возведении павильона ВЗУ с использованием столбчатого фундамента (или свайного из буронабивных свай (БНС) с жесткой обвязкой из мололитного железобетона и пола также из монолитного железобетона. Стены и кровля выполняются из сэндвич-панелей, которые крепятся на металлокаркас (см. рисунок 1).

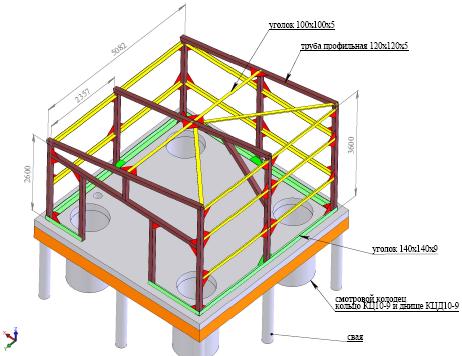

    Павильон насосной станции 2-го подъема, металлокаркас здания насосной станции для последующей под обвивку сэндвич-панелями
    Рисунок 1 Металлокаркас павильона насосной станции
    для дальнейшей обшивки сэндвич-панелями


    Павильон ВЗУ также можно выполнить из пеноблоков, утеплить стены по всей площади пенополистиролом (пенопластом) или пеноплэксом (материал должен соответствовать группе Г1 (слабогорючее) и В1 (трудновоспраменимые) по ГОСТ 30244-94 «Материалы строительные. Методы испытания на горючесть»), а наружний контур можно выложить облицовочным кирпичом с декоративными элементами в общем стиле окружающих строений.
    Здание водозаборного узла ВЗУ, павильон насосной станции (ВНС), из пеноблоков, обложенное облицовочным кирпичом
    Рисунок 2 Здание водозаборного узла ВЗУ из пеноблоков,
    обложенное облицовочным кирпичом
