Обвязка пожарного резервуара

Пожарный резервуар, как правило, располагается в зоне санитарной охраны (ЗСО 1-го пояса) артезианской скважины и относится к водозаборному узлу (ВЗУ).

Обустройство пожарного резервуара выполняется исходя из общего технического задания, в ряде случаев пожарный запас совмещается с хозяйственно-питьевым, в прочих случаях выгоднее этого не делать, например, при малом потреблении воды и требуемом большом пожарном запасе.
запорная арматура на сливном и переливном патрубоке от пожарного резервуара

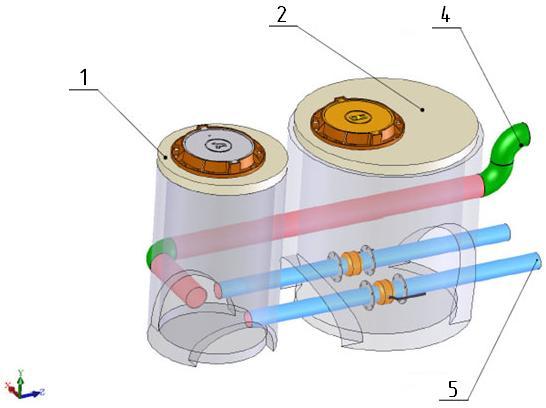

Рис. 1 Запорная арматура на сливном и переливном патрубке от пожарного резервуара


На рис. 1 под п.1 дренажный колодец ливневой канализации, в него попадает вода из пожарного резервуара при переливе или сливе. Также дренажный колодец необходим для забора пожарного запаса из резервуара пожарными автомашинами, для чего открываются задвижки из технического смотрвого колодца (см. рис.1 п.2).

По СНиП 2.04.01-85* пожарный резервуар должен иметь:
  • переливной патрубок (4 см. рис. 1) (на случай переполнения). Переливной патрубок соединяется со сливным и далее в ливневую канализацию;
  • сливной патрубок (5 см. рис. 1) (для нужд контроля, осмотра, ремонта и т.п.) с перекрывающей задвижкой для опорожнения, аварийного или планового слива. Так как вода в пож.резервуаре является условно чистой, то её отправляют в ливневую канализацию, т.е. слив осуществляется в ливневую канализацию;
  • наливной патрубок (трубопровод) (6 см. рис. 2) (для заполнения резервуара) с перекрывающией задвижкой;
  • всасывающий патрубок (7 см. рис. 2) (для забора воды из резервуара пожарными насосами) с задвижкой.;
  • предусмотреть забор воды из резервуаров пожарными автомашинами;
  • указатель уровня с комплектом устройств позволяющих регулировать уровень заполнения/опорожнения резервуаров;

  • Пожарный резервуар исполняется таким образом, чтобы каждый отсек можно было отсоединить от системы пожаротушения и при этом сохранить её (системы) работоспособность.

    запорная арматура на сливном и переливном патрубоке от пожарного резервуара

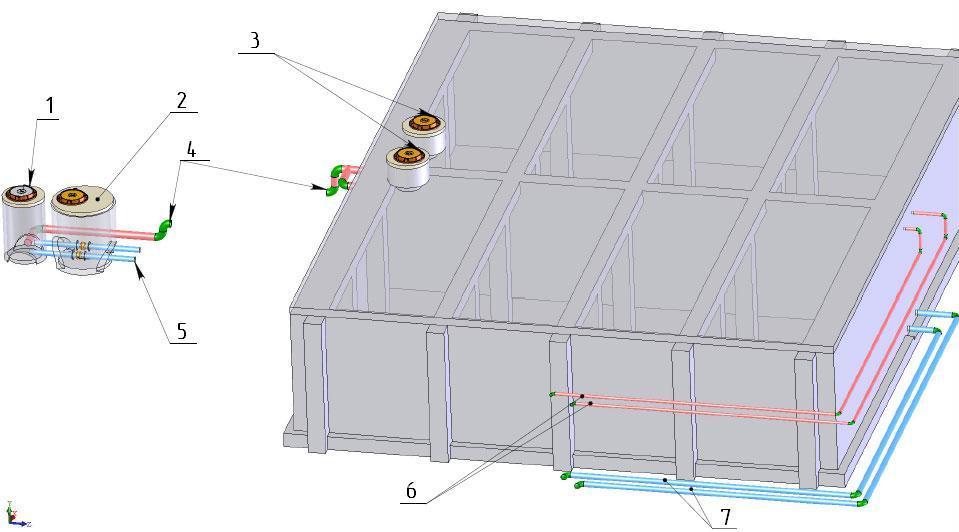

    Рис. 2 Запорная арматура на сливном и переливном патрубоке от пожарного резервуара


    В стесненных условиях пожарные насосы можно расположить прямо в пожарном резервуаре, с подобной ролью прекрасно справятся погружные (скважинные) насосы в кожухе из трубы соответствующего диаметра, чтобы при работе насос охлаждался. Такая конструкция позволяет расположить объекты инфраструктуры и инженерные сети компактно, сохранив при этом место для подъездных дорог.
    пожарный резервуар с двумя отсеками и техническим помещением

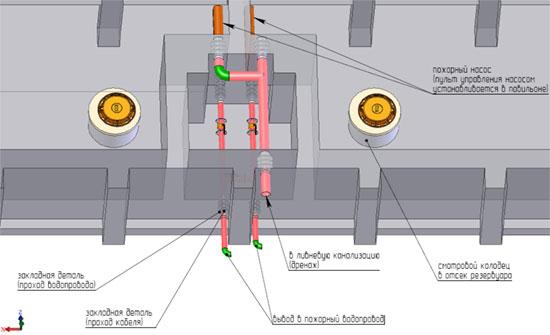

    Рис. 3 Обустройство пожарного резервуара насосами и запорной арматурой
