Бурение под земляные зонды для тепловых насосов

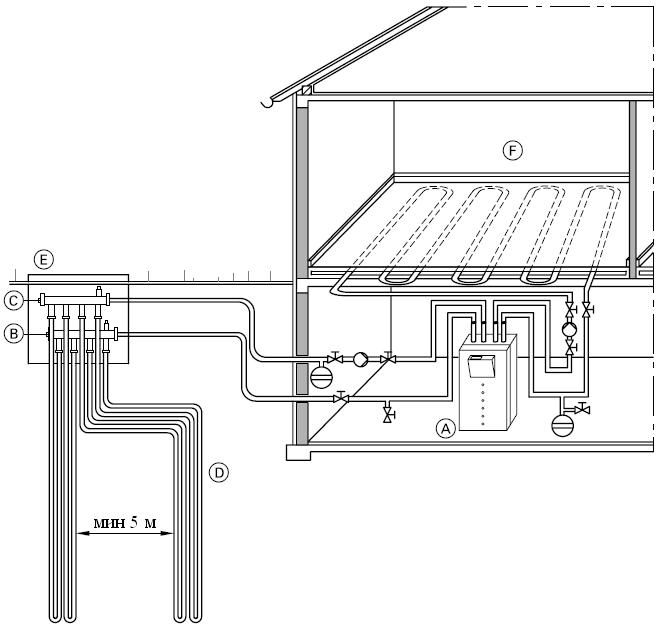

земляной зонд с u образными (u-образные) трубные

Обозначения

A Тепловой насос Vitocal 300 / 350
B Распределитель рассола (обратная магистраль)
C Распределитель рассола (подающая магистраль)
D Земляной (дуплексный) зонд
E Коллекторный колодец
F Низкотемпературная отопительная установка

Предпосылки появления земляных зондов

Главным образом, вследствие большой занимаемой площади, прокладка горизонтальных земляных коллекторов для новых сооружений зачастую затруднена. В особенности в местах плотного заселения с очень малыми по размеру земельными участками возможности реализации таких систем значительно ограничены.

Бурение скважин для земляных зондов

По этой причине в настоящее время все чаще находят применение вертикальные земляные тепловые зонды, достигающие глубин до 50 – 150 м. Зонды состоят из полиэтиленовых труб. Как правило, устанавливаются параллельно четыре трубы (двойные U образные трубные зонды). Рассол поступает по двум трубам от распределителя вниз и возвращается по двум другим трубам обратно вверх к коллектору. Земляные тепловые зонды устанавливаются в зависимости от исполнения посредством буровых станков (УРБ 2А2, УГР 2,5, УГБ и др.).

Согласование установок

На Западе для таких установок требуется получение разрешения в соответствии с законодательством по охране водных ресурсов. В условиях же российской действительности такие установки встречаются крайне редко, а потому и законодательная база отстает. Необходимо лицензирование этих скважин или нет пока не ясно. Механизм согласования (по состоянию на 2007 г.) проектной документации на бурение и установку земеляных зондов пока не имеется.

Проектирование установок

Произведенные опытные замеры показывают, что при хороших гидрогеологических условиях, прежде всего при наличии проточных грунтовых вод, возможен моновалентный режим работы теплового насоса (т.е. другого источника тепла не требуется, например, газового котла) без длительного охлаждения грунта.

Условием для проектирования и установки земляных тепловых зондов являются точные знания характеристик почвы, залегания пластов, сопротивления грунта и наличия грунтовых или пластовых вод с с определением уровня воды и направления ее течения. При проектировании системы земляных тепловых зондов при нормальных гидрогеологических условиях можно исходить из средней теплогенерации зонда 50 Вт/м длины зонда (согласно VDI 4640). Если зонд находится в мощном водоносном слое, то могут быть реализованы и более высокие мощности теплогенерации (например, артезианские скважины).

Источник информации:

http://www.viessmann.ru/heat_pumps.htm
