    Термины и определения

    Верхняя часть артскважины называется устье скважины, нижняя - забой скважины (также называют: башмак).

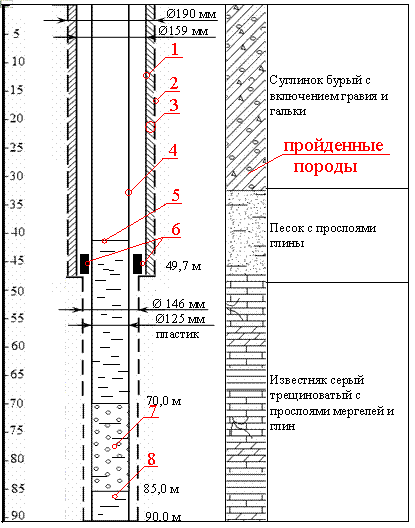

    На рисунке показаны:
       а) конструкция скважины, т.е. какими трубами обсажена скважина (обсадными трубами)
       б) пройденые породы: суглинок, песок, известняк серый.
       в) общии описания пород.

    Дополнительно на данном рисунке (в проекте на бурение скважины подобный рисунок называется: геолого-технический разрез) указывают:
       а) возраст проходимых пород.
       б) категорию по буримости (по ним подбирают долото).
       в) некоторые данные по предварительно подобранному погружному насосу - скважинному насосу
    ПРИМЕЧАНИЕ 1: На данном рисунке перечисленные дополнительные данные не указаны.

    водная скважина, скважина на воду с геолого-техническим разрезом, диаметром бурения скважины на воду

    Конструкция артезианской скважины, указанная на рисунке, отвечает нормативно-техническим документам, принятым на территории РФ, а это значит, что расчетный срок эксплуатации подобной скважины составит не менее 25 лет. Следует отметить, что конструкция скважины подбирается специалистом-гидрогеологом под конкретный геологический разрез.

    Немного о технологии бурения скважины:
  • После определения местоположения скважины, буровой снаряд разбуривает 2) Ø190 мм скважину (отверстие в земле), чтобы стенки скважины не обрушивались при бурении используется густой глинистый раствор, приготовленный из бентонитовой глины, вязкость приготовленного глинистого раствора подбирается специальным образом (специальным инструментом, специально обученным специалистом!).

    Таким образом бурение производится до известняка, а также несколько метров в известняке, с тем чтобы пройти рыхлую часть известняка. Затем буровой инструмент поднимается и скважина обсаживается (также говорят: крепится, т.е. закрепляется обсадной трубой) 1) обсадной колонной (трубой).
  • 1) обсадная колонна из труб Ø159 мм идет до известняков, "вгрызается" в известняки на 1-2 метра.
  • Затрубное пространство 3) заливается бетонным раствором, чтобы избежать вероятного перетока вод (попадание "верховодки" - грунтовых вод в централизованный водоносных горизонт).
  • Далее выдерживается время ожидания затвердевания цемента (сокр. время ОЗЦ), и затем в известняке (водоносном горизонте) выполняется бурение до определенной проектной глубины, достаточной для заявленного водопотребления. Длина пробуренного (пройденого) известняка называется вскрытая мощность водоносного горизонта.
  • Затем спускается фильтровая колонна 4) с перфорированной рабочей частью 7).
  • В неработающей скважине устанавливается - статический уровень 5). Иногда, видимо по анологии с поверхностными водами, называют статический уровень - зеркало воды подземных вод - это некорректно.

    • В нижней части скважины - "башмаке" должен быть выполнен отстойник 8), в который попадают частицы песка, известняка, оседают взвеси, муть (и прочая подземная нечисть)).

    Для обеспечения герметичности скважины, между фильтровой колонной 4) скважины и обсадной 1) устанавливают сальник 6).

    ПРИМЕЧАНИЕ 2:
    1. Без фильтровой колонны (т.е. скважина с открытым стволом), срок службы скважины снижается до 5 - 7 лет, но бывают случаи, когда скважина с открытым стволом служит и более 25 лет - это исключение обусловленное рядом благоприятных факторов.
    2. Данная статья не является полной и представлена только для ознакомления в качестве общей информации об артскважинах и технологии бурения. Данная статья не может быть воспринята как руководство к выполнению бурения скважины.
    3. ООО "СоюзПроект" не несёт никакой ответственности, в том числе и материальной ответственности, при использование информации из данной статьи на практике третьими лицами.
