Обвязка артезианской скважины





Обустройство скважины

После бурения скважины, её необходимо "обвязать", т.е. обустроить оборудованием. Обязательными для обустройства скважины являются:
  • замерные трубки (труба для замера уровня воды в скважины) в скважине, в трубку опускается замерное устройство, например, электроуровнемер, затем с него снимаются показания. Целесообразно выполнять замерные трубки из полипропилена.

  • водомерный узел,Расходомер (устройство замера расхода воды - дебита скважины), которое еще называют: расходомер, водомер, водосчетчик. Водосчетчиков великое множиство, мы рекомендуем устанавливать счетчик ПРЭМ от компании Теплоком, как наиболее надежный и сравнительно дешевый. Если устанавливается механический водосчетчик, то передним устанавливается сетчатый фильтр. Водосчетчик в сборе называется - водомерный узел.

  • Герметичный оголовок, который плотно прилегает к обсадной колонне и защищает скважину от возможного попадания посторонних частиц с поверхности

  • Пробоотборный кран, который должен быть металлическим, т.к. его обжигают (дезинфицируют) открытым огнем перед взятием пробы на бактериологический анализ.

  • Манометр и датчик давления (на рисунке 1 отсутствуют) для контроля работы погружного насоса с помощью подключенного блока управления

  • Дополнительно можно вывести в дренажный приямок патрубок для прокачки с пожарным краном и гайкой Рота. Этот патрубок требуется для прокачки скважины перед пуском, проведения опытных прокачек при проведении работ по подсчету запасов подземных вод и для пожарных нужд - забора воды для тушения пожара.
  • Обустройство скважины, водомер на скважине, обвязка буровой скважины, обустройство скважины погружным насосом

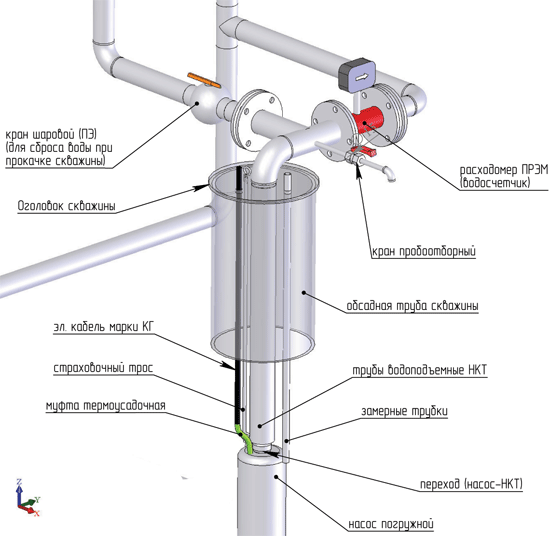

    Рисунок 1 Обустройство скважины (обвязка скважины) в павильоне водозаборного узла


    Ниже приводится вариант обустройство скважины в погружном колодце (кессоне артезианской скважины). Основным преимуществом подобного обустройства является простота эксплуатации и ремонтопригодность, но также следует отметить и недостаток: высокие требования к герметичности скважинного оголовка, крышки кессона. Вокруг кессона обязательно должна быть выполнена отмостка из бетона или асфальта с уклоном от скважины. Крышка должна закрываться на замок, ключ от которого храниться у ответственного лица.

    Подать заявку на обустройство скважины

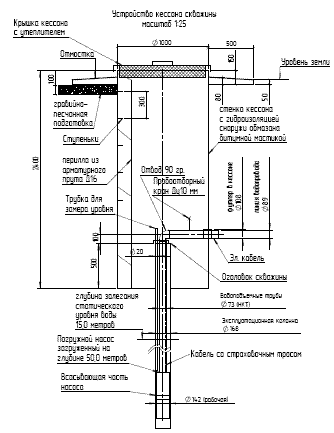

    Обустройство скважины (обвязка артезианской скважины) в погружном колодце так называемом кессоне. Чертеж обустройства скважины на воду в кессоне (погруженном колодце)
    Рисунок 2 Обустройство скважины (обвязка артскважины) в погружном колодце, кессоне
